一直以來，都有利用型芯或推桿間隙進行輔助排氣。當排氣槽竄料時，型芯就會失去排氣效果，頂針也會拉傷，甚至斷裂。而且排氣效果較差。以下是改良后的排氣芯，經過充分驗證，效果很好。

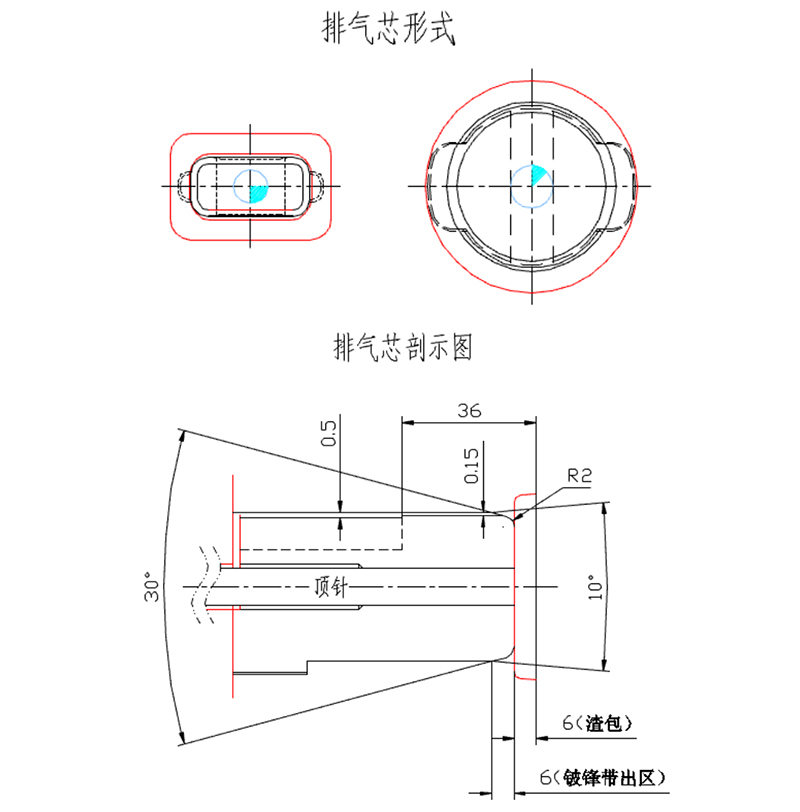

1) 排氣芯的基本結構形式。

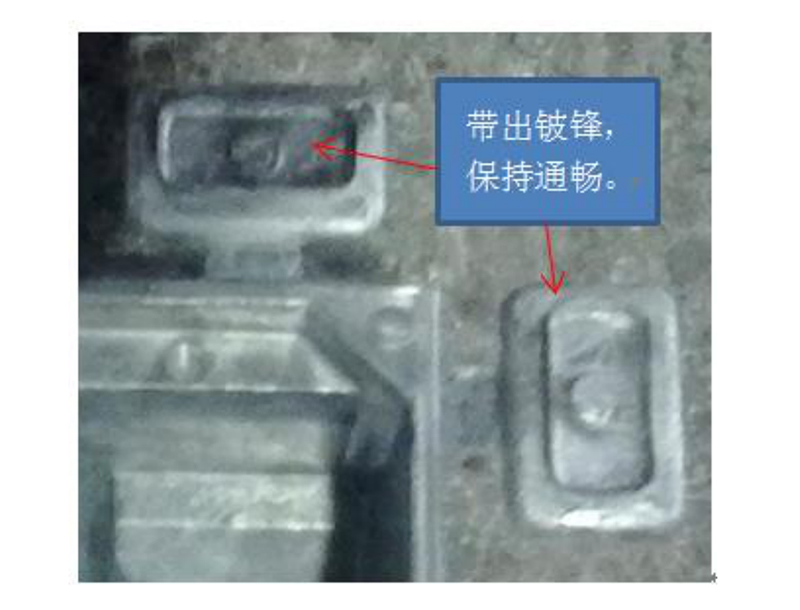

與傳統的利用型芯或推桿間隙排氣的主要區別在于，把型芯與推桿合體，增加了一個鈹鋒帶出區。有了這個區，就能把竄料帶出，從而保持排氣槽的通暢。

2) 排氣芯的應用實例。

一般情況下，排氣芯是應用在排氣槽難以開到模外的地方。應用時分以下兩種：

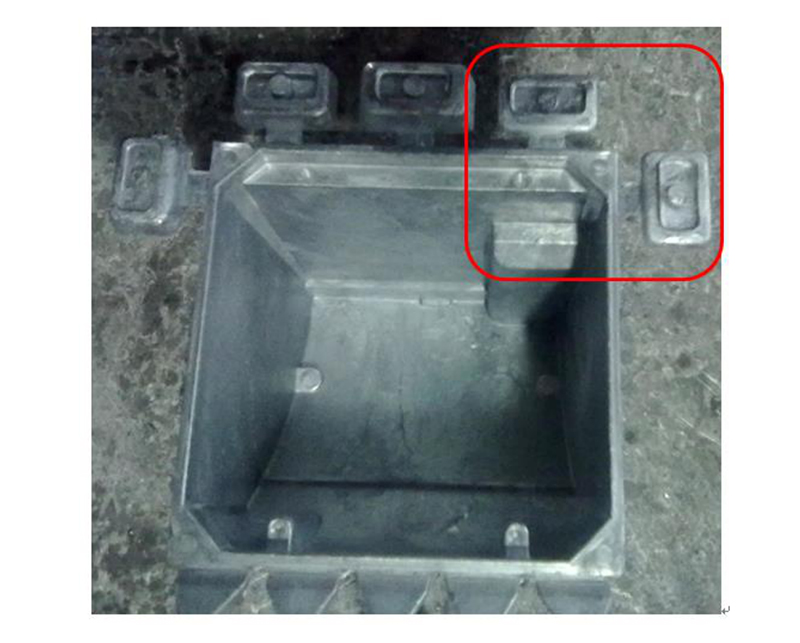

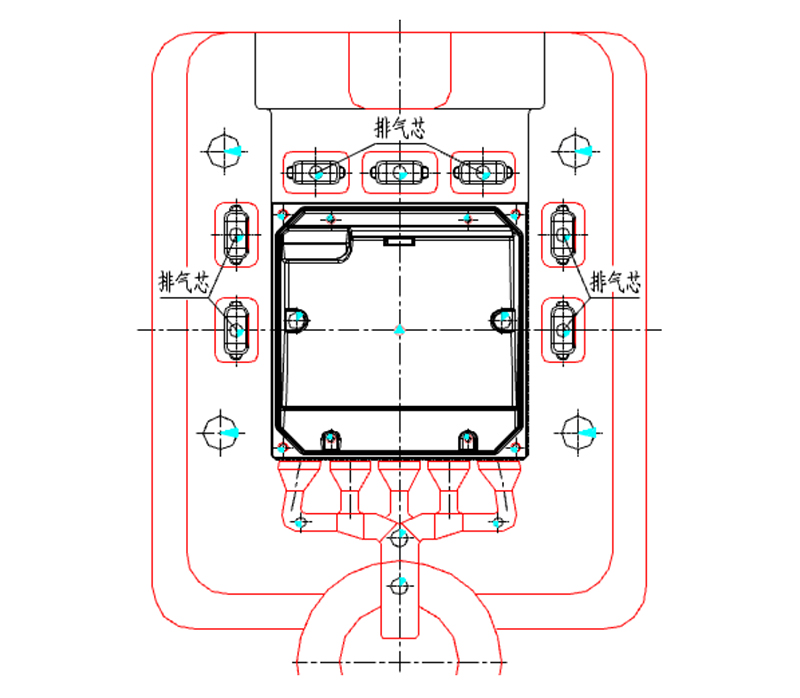

A. 只做后級的排氣。即放在正常渣包的后一級，自身渣包區和頂針只在竄料時才起作用。

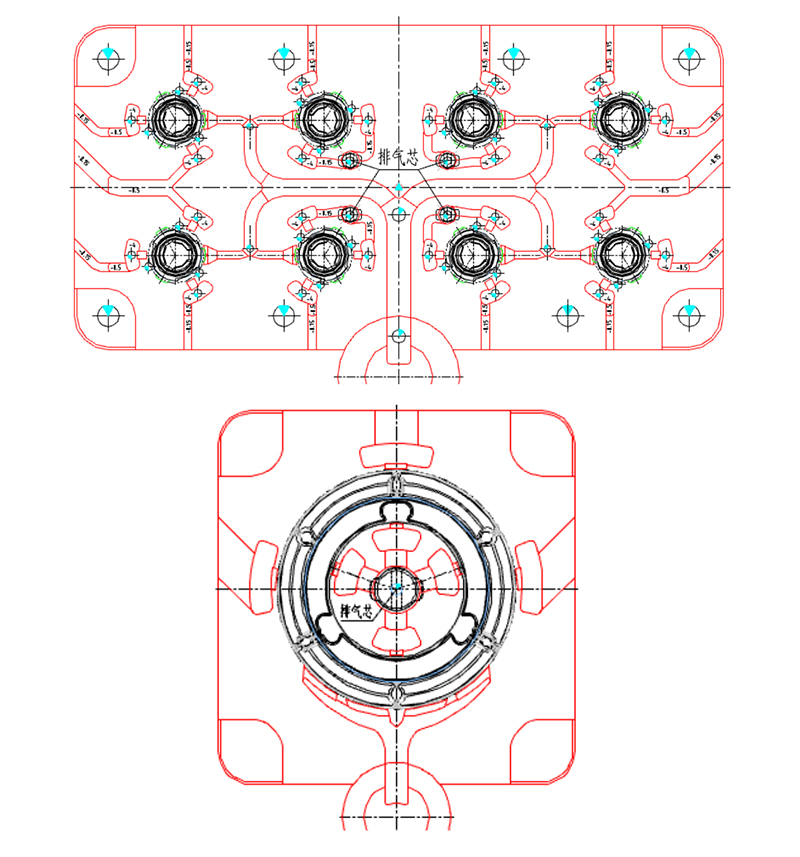

B. 直接用于渣包的排氣。

注：此模具的結構特點是模芯的分型面低于?？蚍中兔婧芏?，不利于開排氣槽和保證其順暢。

改良后的排氣芯，經過充分驗證，使用效果很好。而且，形式還可以再靈活多變一點。如割成不規則形狀，用斜度代替掛臺等等，只要基本原理的應用不變就行。
